[네트워크/network] 문자 프레임, 비트 프레임, 스터핑



프레임(Frame)
: 송수신 호스트 MAC주소, 제어 정보, FCS 등의 정보

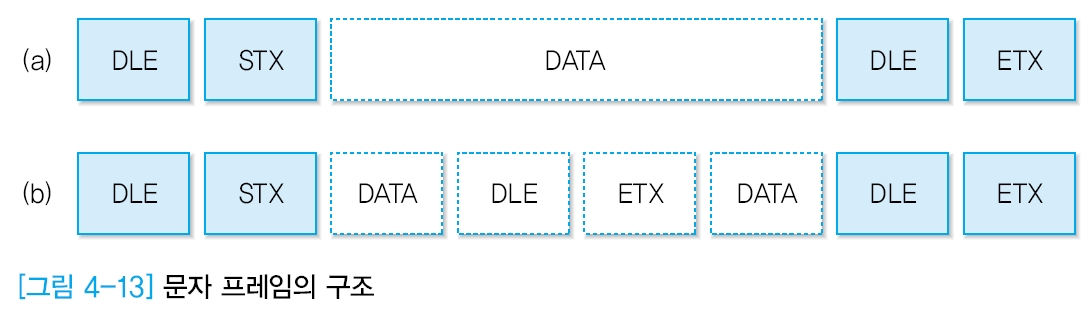

문자 프레임(Character Frame)
- 프레임의 내용이 문자(8비트 ASCII 코드)로만 구성됨
- IBM의 BSC 및 ISO의 Basic 프로토콜에 사용

- 프레임의 시작과 끝에 특수 문자 사용
- 시작: DLE(Data Link Escape), STX(Start of Text)

- 끝: DLE(Data Link Escape), ETX(End od Text)
- 전송 데이터 내에 이러한 특수 문자가 포함되면 혼선이 발생

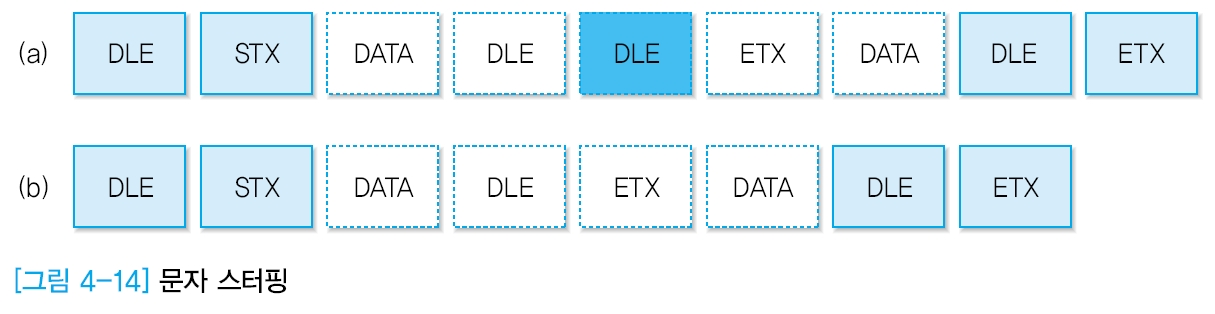

문자 스터핑(Character Stuffing)
- 문자 프레임 전송과정에서 제어 문자를 추가하는 기능
- 송신 호스트: 데이터에 DLE 문자가 있으면 강제로 DLE 문자 추가
- 수신 호스트: 데이터에 DLE 문자가 두 번 연속 있으면 DLE 문자 삭제

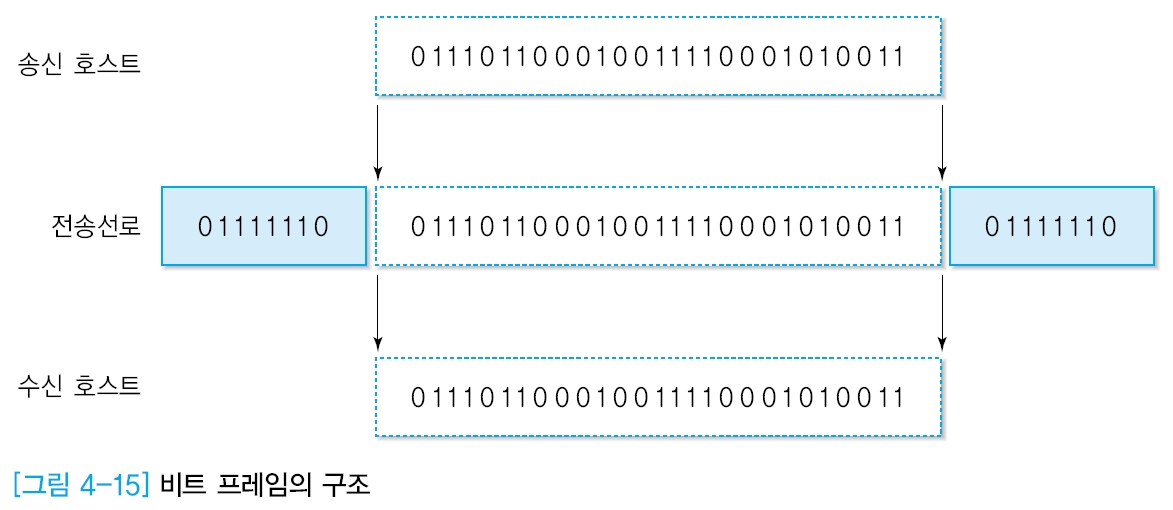

비트 프레임(Bit Frame)
- 프레임을 문자 단위로 해석하지 않음
- 프레임의 시작과 끝을 구분하기 위하여 플래그 (01111110) 사용
- IBM의 SDLC 및 ISO의 HDLC/ITU-T의 X.25 프로토콜 사용

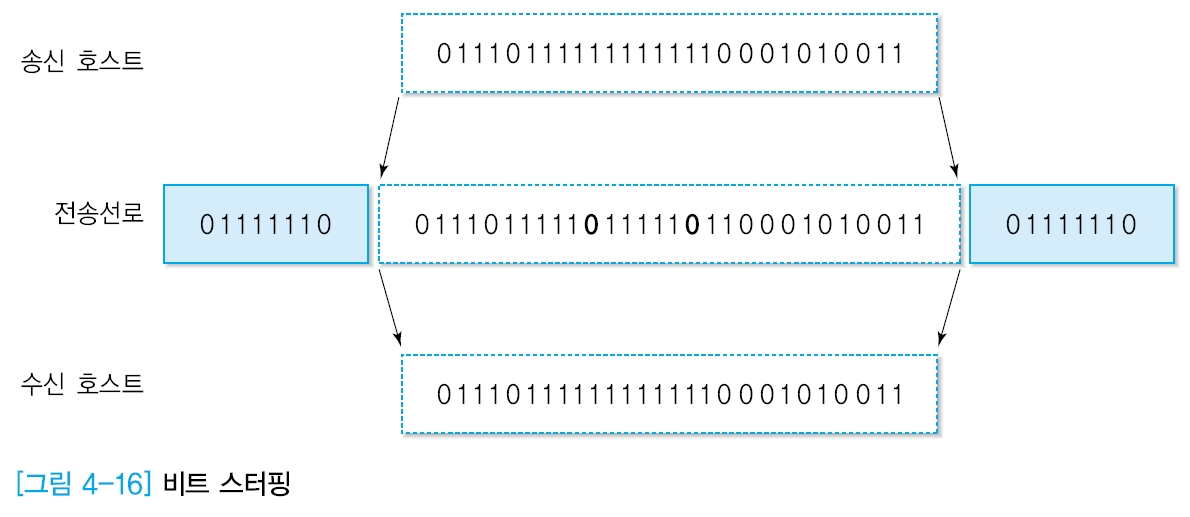

비트 스터핑 (Bit Stuffing)
- 전송 데이터에 플래그 패턴이 포함되면 혼선이 발생
- 송신 호스트: 데이터에 1 이 연속해서 5번 발생하면 강제로 0을 추가
- 수신 호스트: 데이터에 1 이 연속해서 5번 발생하면 이어진 0을 제거
