[네트워크/network] LAN, MAN, WAN

네트워크를 LAN, MAN, WAN으로 분류하는 기준 : 호스트간의 연결 거리





LAN(Local Area Network)
- 소규모 지역에 위치한 호스트로 구성된 네트워크
- 비교적 호스트 간격이 짧아 브로드캐스트 방식을 사용해서 데이터 전송
- 전송지연이 짧고 전송 오류가 낮음
- 토폴로지(topology): 버스(bus)형, 링(ring)형, 성(star)형, 트리(tree)형 등

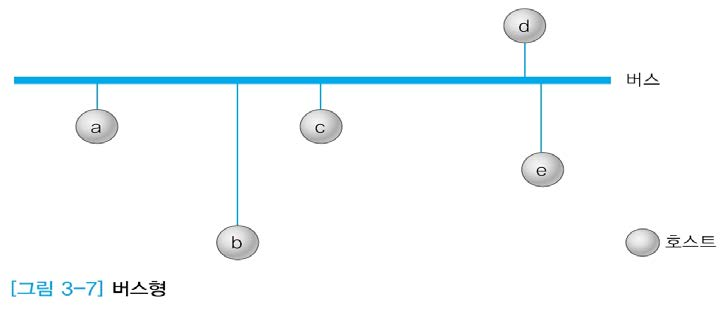

LAN - 버스형

- 가장 많이 사용
- 공유 버스에 호스트들을 연결 [그림 3-7]
- 브로드캐스팅 방식(이더넷(Ethernet))
- 둘 이상의 호스트에서 동시에 데이터 전송 시 충돌(collision)문제 발생
- 현재 100Mbps 까지 지원

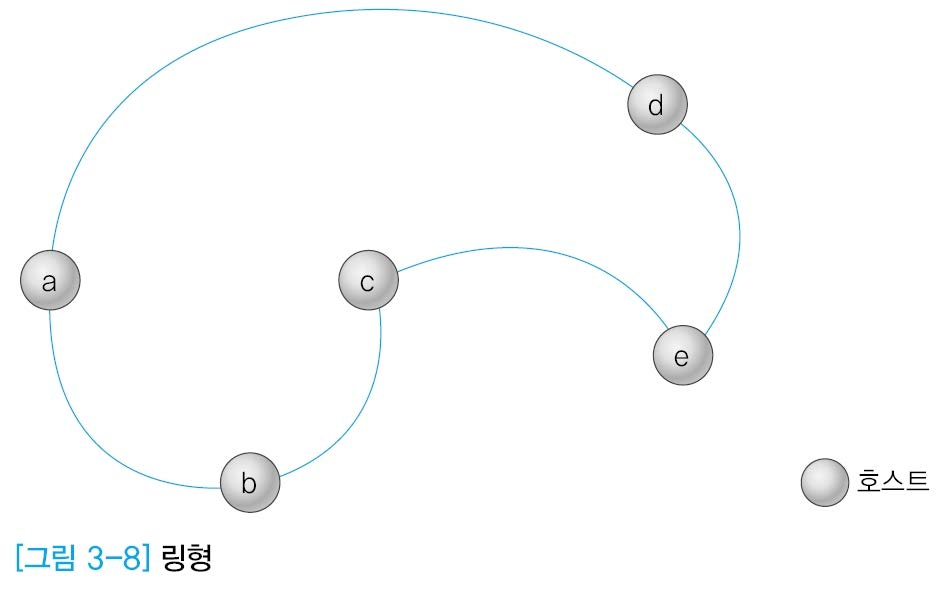

LAN - 링형
- 호스트의 연결이 순환 구조를 형성 (일방향 or 양방향)
- 전송 데이터는 링을 한 바퀴 순환하여 송신자에게 되돌아 옴
- 데이터를 전송하기 위해서는 토큰(Token)이라는 제어 프레임이 필요
- 호스트 상의 충돌 문제가 발생하지 않음









MAN(Metropolitan Area Network)
- LAN 보다 규모가 크고 여러 건물이나 한 도시에서의 네트워크를 구성

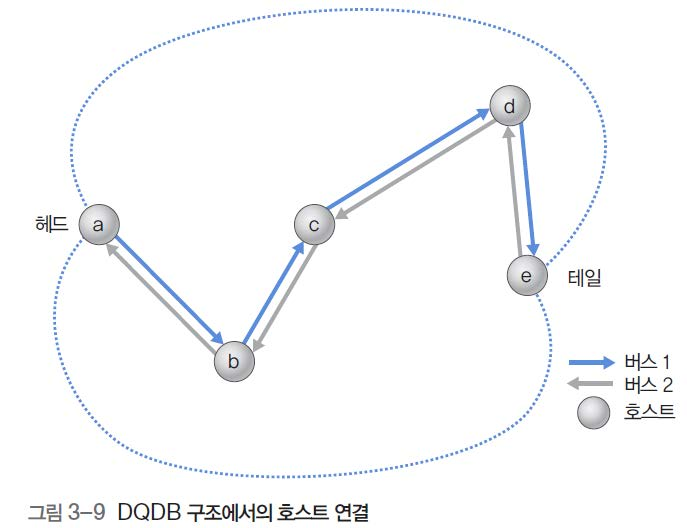

- MAN 국제 표준 : DQDB(Distributed Queue Dual Bus)
    전송 방향이 다른 2개의 버스로 모든 호스트를 연결하는 구조
    그림의 점선과 같은 연결 구조도 가능





WAN(Wide Area Network)
- 국가 규모 이상의 넓은 지역에 위치한 호스트로 구성된 네트워크
- 점 대 점으로 연결된 WAN 환경은 전송과 더불어 교환 기능이 반드시 필요
- 연결의 수가 증가할수록 전송 매체의 비용이 많이 소요
- 각 호스트를 스타형, 트리형 등 다양하게 구성할 수 있음
