[네트워크/network] MAC/LAN 계층, IEEE 802 시리즈

MAC 계층
- LAN은 선로의 물리적 특성을 반영하여 구분함
- 이더넷
    공유 버스 구조를 지원하며, 충돌(collision) 현상 발생
    충돌 감지 기능이 필요
- 토큰 링
    링 구조를 지원
    토큰을 사용해서 데이터 전송 시점을 제어하므로 충돌 발생 불가

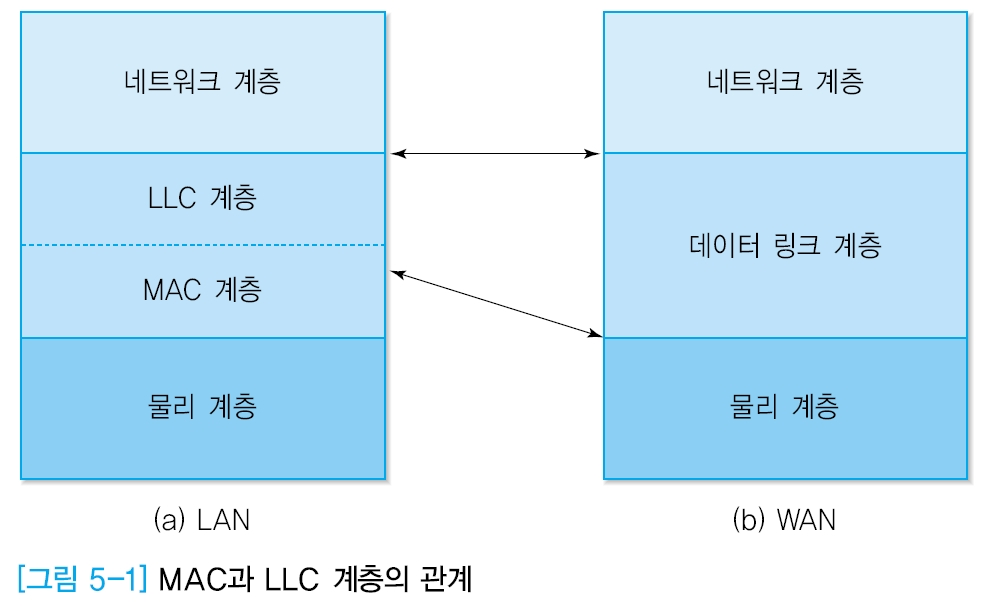

LLC 계층
- OSI 7의 데이터 링크 계층 기능을 수행
- LAN의 물리적 특성에 부분적으로 영향을 받음

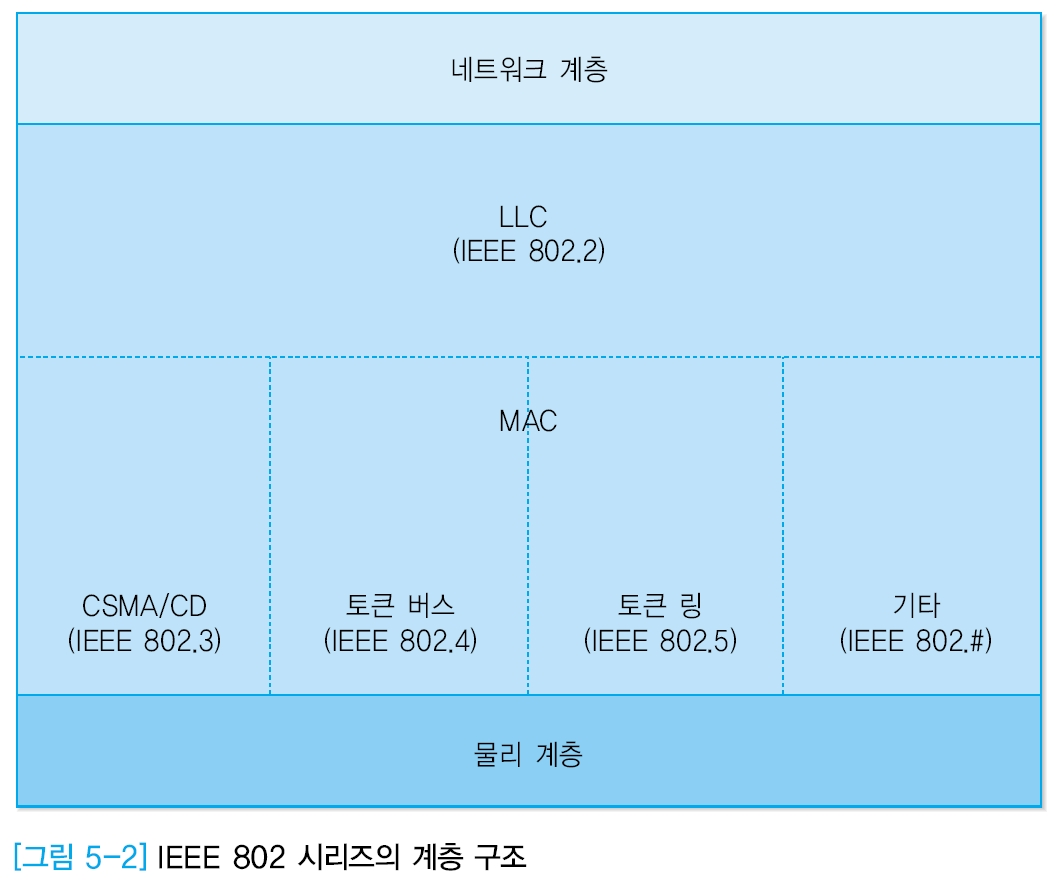

IEEE 802 시리즈
- IEEE 802.1: 표준안 전체를 소개
- IEEE 802.2: LLC 계층을 소개
- IEEE 802.3 : 이더넷으로 알려진 CSMA/CD 방식을 규정
- IEEE 802.4 ~ 이후: 토큰 버스, 토큰 링 등 다양한 환경의 MAC 계층을 소개







CSMA/CD 방식 (IEEE 802.3)
- 충돌 감지 기능이 필수적으로 요구됨
- 충돌 감지 후, 재전송 기능으로 오류 복구

- 공유 매체의 길이가 길수록 전송 지연이 증가하여 충돌 가능성이 높아짐

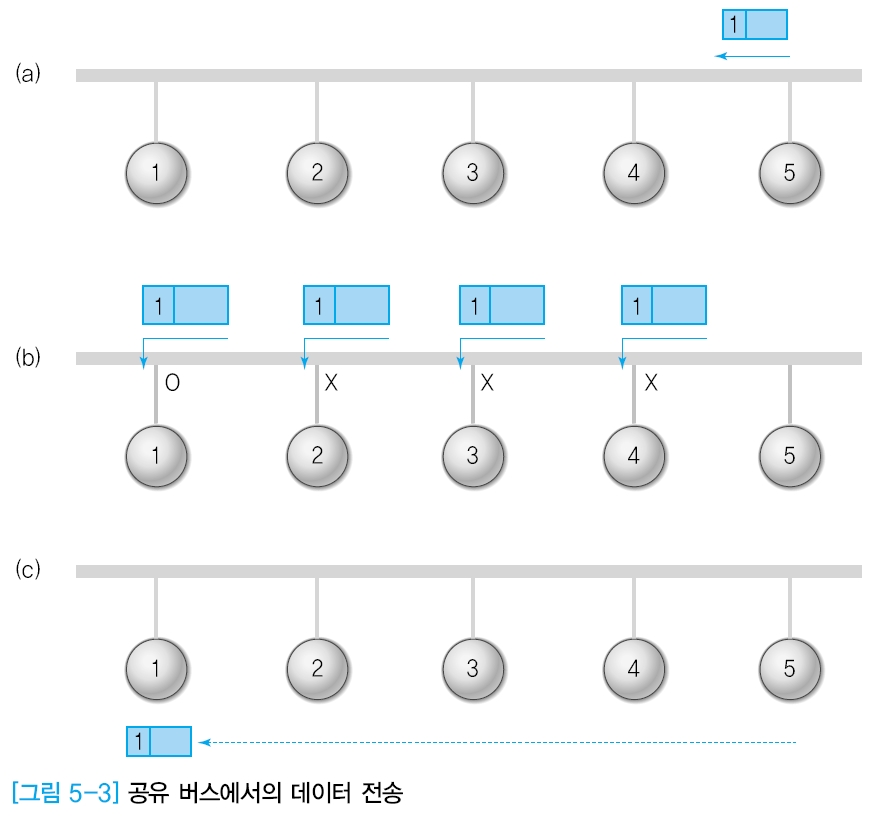

- 호스트 5가 호스트 1에게 데이터 전송 ([그림 5-3])
- 전송 프레임에 목적지 주소 1을 기록하여 수신 호스트를 지정함

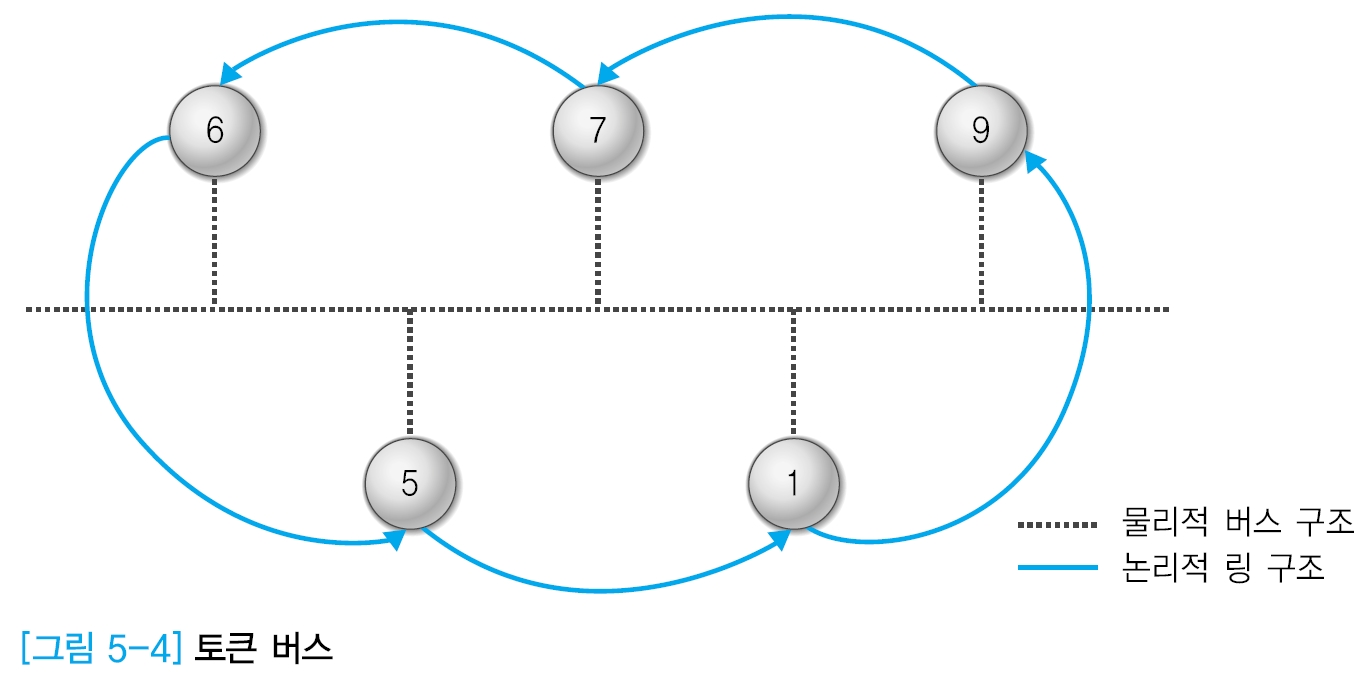

토큰 버스 방식(IEEE 802.4)
- 물리적으로 토큰 버스 구조를 지원
- 논리적으로 토큰을 이용한 링 구조를 지원
- 데이터를 전송하기 위해서는 반드시 토큰을 확보해야 함

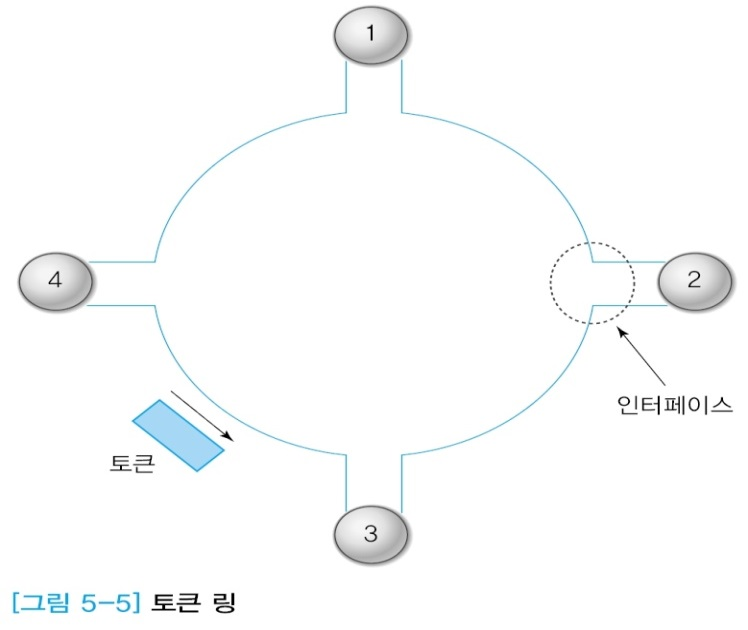

토큰 링 방식 (IEEE 802.5)
- 물리적으로 링 구조를 지원
- 대기 모드
   입력단으로 들어온 데이터를 바로 출력단으로 보냄
   호스트가 다운되거나 기타 장애가 발생해도 네트워크에 영향을 주지 않기 위함
- 전송 모드
   토큰을 확보해 데이터를 전송할 수 있는 권한을 보유한 상태
   네트워크가 호스트의 중계 기능을 수행
   호스트의 출력단을 통해 데이터를 전송할 수 있음

- 송신자가 전송한 데이터는 링을 한 바퀴 순환하며 목적지 주소가 자신인 호스트만 데이터를 수신하고 수신한 위치를 표시함
- 송신자는 돌아온 프레임의 특정 위치값 을 확인 하여 프레임이 정상적으로 전송되었는지 확인
